SPTEC - REPARO E ASSISTÊNCIA TÉCNICA - PROTEÇÃO DE CIRCUITOS ELÉTRICOS

Fusíveis Tipo NH - gL/gG

Os fusíveis gL/gG retardados tipo NH contato faca são montados em corpo cerâmico de alta qualidade, com preenchimento com areia de quartzo, elemento fusível em cobre eletrolítico e conexões tipo faca em latão prateado. Esta construção proporciona ótima isolação elétrica, rigidez mecânica e resistência contra choques térmicos durante a atuação do fusível.

Principais Características

Elevada capacidade de interrupção: 120kA;
Bases NH 00: encaixe facilitando a montagem de conjuntos;
Especificação técnica conforme normas IEC 269, VDE 0636 e NBR 11841.

Fusíveis Tipo NH - aR

Os fusíveis aR ultrarrápidos tipo NH contato faca são montados em corpo cerâmico de alta qualidade, preenchimento com areia de quartzo impregnada, elemento fusível em prata pura e terminais/facas em cobre prateado.

Principais Características

Ótimo isolamento elétrico;
Robustez mecânica;
Capacidade de resistência contra choques térmicos durante o desligamento do fusível;
Valores de I²t reduzidos;
Elevada capacidade de interrupção: 50kA;
Especificação técnica conforme normas IEC 269, VDE 0636 e NBR 11844.

Fusíveis Tipo NH Flush End - aR

Os fusíveis aR ultrarrápidos tipo NH flush end são montados em corpo cerâmico de alta qualidade, preenchimento com areia de quartzo impregnada, elemento fusível em prata pura e conexões em cobre prateado.

Principais Características

Ótima isolação elétrica;
Rigidez mecânica;
Resistência contra choques térmicos durante a atuação do fusível;
Valores de I²t reduzidos;
Estrutura é preparada para fixação diretamente em barramentos de cobre, dispensando o uso de base de fixação individual ou seccionadora;
Elevada capacidade de interrupção: 50kA;
Especificação técnica conforme normas IEC 269, VDE 0636 e NBR 11844.

Disjuntor a Vácuo de Média Tensão VBW

Os disjuntores a vácuo VBW apresentam uma estrutura robusta e compacta sendo utilizados para proteção de circuitos elétricos. A interrupção da corrente elétrica é feita dentro de uma estrutura cerâmica conhecida como ampola a vácuo.

A ampola é completamente isolada permitindo uma taxa alta de vácuo em seu interior e abriga os contatos fixo e móvel. O arco elétrico inicia no momento em que os contatos se separam e, graças a estrutura em que estes contatos se encontram, é facilmente extinguido.

O excelente isolamento no interior da ampola previne a perda do vácuo e portanto minimiza o desgaste dos contatos em caso de curto-circuito, também reduz eficientemente a energia gerada pelo arco.

Seccionadoras Rotativas RFW

As seccionadoras da linha RFW são compatíveis em diversas aplicações como: quadros de distribuição e chaves-gerais em diversos equipamentos e maquinas. As chaves RFW seguem as normas internacionais de desempenho de produto IEC 60947-3 e IEC 60947-1 e incorporam bases porta-fusível tipo NH gL/gG para os tamanhos: 000, 00, 1, 2 e 3 (fusíveis não acompanham o produto).

Disponíveis nas correntes de 100 A, 160 A, 250 A, 400 A, 630 A.

Seu acionamento é rotativo, feito por meio de manopla direta frontal ou pelas manoplas externas para porta de painel. Estas últimas são fornecidas como opcionais. A manopla para porta de painel permite travamento por cadeado na posição desligado.

Seccionadoras Rotativas RIW

As seccionadoras da linha RIW foram desenvolvidas para operação sob carga, seguindo as normas internacionais de desempenho de produto IEC 60947-3 e IEC 60947-1.

Disponíveis nas correntes de 100 A, 160 A, 250 A, 400 A, 630 A e 1250 A.

Seu acionamento é rotativo, feito por meio de manopla direta frontal ou pelas manoplas externas para porta de painel. Estas últimas são fornecidas como opcionais. A manopla para porta de painel permite travamento por cadeado na posição desligado.

Seccionadoras Saca-Fusíveis FSW

As seccionadoras da linha FSW foram desenvolvidas para operação sob carga, seguindo as normas internacionais de desempenho de produto IEC 60947-3 e IEC 60947-1.

Disponíveis nas correntes de 100 A, 160 A, 250 A, 400 A e 630 A, as seccionadoras da linha FSW são aplicadas juntamente com fusíveis do tipo NH, instalados nas próprias seccionadoras.

As seccionadoras da linha FSW são equipadas com câmara de extinção de arco garantindo maior proteção na operação e atendendo assim as normas de segurança.

Pequenos orifícios na tampa das seccionadoras permitem a verificação da tensão e do estado dos fusíveis sem a necessidade de interromper o circuito.

Multimedidor de Grandezas Elétricas MMW02

O MMW é um indicador microprocessado que permite a leitura de grandezas elétricas programadas, substituindo os mostradores analógicos e digitais individuais de tensão, corrente, potência entre outros.

Principais Características

Medição nos quatro quadrantes (permite medição de energia direta e reversa);
Relógio interno com data e hora para registro de eventos;
Leitura de sequência de fases e identificação de polaridade dos TCs no display do multimedidor;
Disponibilidade para ligação em rede Modbus-RTU, RS485;
Senha para bloqueio de programação;
20 tipos de alarme configuráveis - acionam a saída a relé ou podem ser identificados individualmente via software de comunicação;
Ligações a sistemas monofásicos, bifásicos e trifásicos com 21 tipos de ligações disponíveis;
Nos equipamentos MMW02-M grande autonomia de memória com 16 Mb de armazenamento.

Multimedidor de Grandezas Elétricas MMW03

Principais Características

Medição de energia direta e reversa;
Sensor de temperatura interno;
Entradas e saídas digitais configuráveis;
Diagrama fasorial; forma de onda e gráfico de barras de harmônicos;
Calendário e relógio em tempo real;
Senha programável de acesso ao teclado e parametrização;
Comunicação com saída serial isolada RS485, protocolo Modbus-RTU;
Identificação no display dos alarmes acionados;
Terminais de conexão plugáveis, facilitando a manutenção;
Leitura de Cos φ e Fator de potência;
Memória para 1.920 registros de parâmetros horários, 240 diários e 36 mensais para leitura local ou exportação via rede de comunicação;
Parametrização simples e fácil via teclas frontais ou remota utilizando o aplicativo de parametrização e os conversores WEG;
Identificação de sequência e falta de fases e indicação de presença de corrente e tensão;
Possibilidade de separar as medições de energia em 2 períodos distintos;
Ligações a sistemas monofásicos ou trifásicos estrela (3F+N) ou trifásicos delta (3F).

Medidores Inteligentes de Energia SMW

A linha de medidores de energia WEG atende as necessidades metrológicas de consumidores residenciais e comerciais, permitindo a distribuidora de energia ter acesso a diversos dados de consumo e indicadores que permitem a avaliação mais precisa de como a energia elétrica está sendo entregue e consumida.

Principais características

Flexibilidade para mudança de tarifa convencional para tarifa branca com diferenciação tarifária.
Flexibilidade para mudança da comunicação (meio físico e protocolo).
Relé de corte e religa integrado (opcional).
Relógio de tempo real alimentado por bateria e supercapacitor, com monitoramento individual.
Memória de massa integrada para registro de até 37 dias de informações.
Flexibilidade de configuração dos dados a serem enviados via comunicação e apresentados no display.
Mecanismos de segurança para garantia de sigilo e integridade, baseado na autenticação e criptografia de dados.
Atualização local ou remota do firmware da metrologia ou comunicação, com implementação de segurança contra acesso mal intencionado.

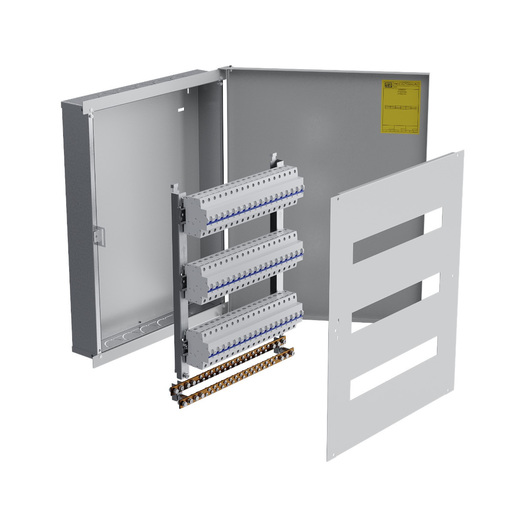

Quadros de distribuição TTW-QD0

Principais características

Modelos de sobrepor ou embutir;
Com profundidade reduzida, permitem instalação em paredes de alvenaria ou drywall;
Sistema modular: simples e de fácil utilização;

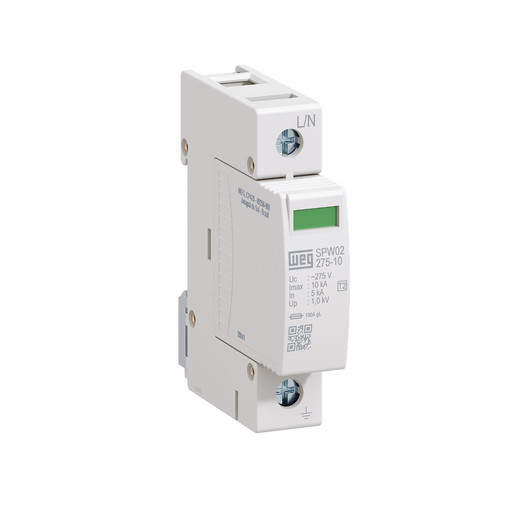

Desenvolvidos para utilização em conjunto com as linhas de minidisjuntores MDW e MDWH, protetores de surto SPW, interruptores diferencias RDW, entre outros;
Disponibilidade para 36 a 72 polos;
Quadros em conformidade com a NBR IEC 61439-1/3;
Pintura de acabamento em várias cores – destaque para a pintura com acabamento Branco NobaC®, ideal para ambientes hospitalares, escolares e demais locais que necessitam reduzir riscos e custos gerados por infecções ou contaminações cruzadas, causadas por micróbios e bactérias.
