Sensores Ópticos
Linha de sensores ópticos
O funcionamento dos sensores ópticos baseia-se na emissão de um feixe de luz, o qual é recebido por um elemento foto-sensível. Basicamente são divididos em três tipos distintos: sistema por barreira, difusão e reflexão.
Sistema por barreira - Corpo metálico cilíndrico
É um sistema formado por ópticos alinhados, ou seja, o dispositivo emissor de luz é colocado frontalmente e alinhado ao dispositivo receptor.
Modelos corrente contínua e alternada: Cabo e conector.
Sistema por difusão - Corpo metálico cilíndrico
Os elementos de emissão e recepção infravermelho estão montados justapostos em um mesmo conjunto óptico, direcionados para a face sensível do sensor. Os raios infra-vermelhos emitidos pelo transmissor, refletem sobre a superfície de um objeto e retornam em direção do receptor, a uma distância determinada (distância de comutação) que provoca o chaveamento eletrônico, desde que o objeto possua uma superfície não totalmente fosca.
Modelos corrente contínua e alternada: Cabo e conector M12.
Sistema por difração - Corpo metálico cilíndrico
São sensores cujos elementos de emissão e recepção estão justapostos no mesmo conjunto óptico. Os raios emitidos pelo transmissor refletem em um prisma e retornam em direção ao receptor. Quando este prisma é mergulhado em qualquer líquido, os raios se dispersam desviando sua trajetória, ocasionando uma comutação eletrônica colocada a sua frente e retornam ao elemento receptor.
Modelos corrente contínua: Cabo e conector M12.
Sistema por difusão, reflexão, barreira - Corpo plástico retangular
São sensores cujos elementos de emissão e recepção estão justapostos no mesmo conjunto óptico.
Modelos corrente contínua e alternada: Cabo e conector M12.
Corpo metálico com ou sem rosca
Modelos corrente contínua e alternada, de acordo com a norma DIN 19234:
- ø 6,5, ø 8, DC, Namur cabo, conector
- M8, DC, Namur, cabo, conector
- M12, M14, AC, DC, Namur, cabo, conector, engate para mangueira
- M16, M18, AC, DC, Namur, cabo, conector, engate para mangueira
- M22, M30, AC, DC, Namur, cabo, conector, engate para mangueira
- M36, AC, DC, Namur, cabo, conector, engate para mangueira
- M50, AC, DC, Namur, cabo, conector, engate para mangueira
Corpo plástico cilíndrico sem rosca
Modelos corrente contínua e alternada, de acordo com a norma DIN 19234:
- ø 16 AC, DC, Namur, cabo, conector, engate para mangueira
- ø 32 AC, DC, Namur, cabo, conector, engate para mangueira
Corpo plástico retangular
Modelos corrente contínua e alternada, de acordo com a norma DIN 19234:
- 28R - AC, DC, Namur, cabo, conector, engate para mangueira
- 12R - AC, DC, Namur, cabo, conector, engate para mangueira
- 20R - AC, DC, Namur, cabo, conector, engate para mangueira, borne
- 18R - AC, DC, Namur, cabo, conector, engate para mangueira
- 25R - AC, DC, Namur, cabo, conector, engate para mangueira
- 50C - AC, DC, Namur, cabo, conector, engate para mangueira
- 70C - AC, DC, Namur, cabo, conector, engate para mangueira
- 100C - AC, DC, Namur, cabo, conector, engate para mangueira
- 14R - AC, DC, Namur, cabo, borne
- 40R - AC, DC, Namur, borne

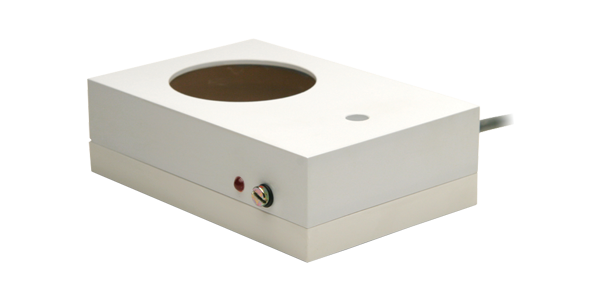

Corpo plástico formato anel
Modelos corrente contínua: ø 50, ø 100, DC, cabo, borne, engate para mangueir
Corpo plástico formato forquilha
Modelos corrente contínua e alternada, de acordo com a norma DIN 19234:
- 5F - DC, Namur, cabo
- 3,5F - Namur, fios
- 5F - Namur, fios
Sensores Industriais - Sensores Capacitivos
Funcionamento
Eles são acionados quando qualquer objeto (vidro, grãos e até líquidos) invade sua área sensível, promovendo a mudança de seu estado lógico.
Linha de Sensores Capacitivos
Corpo metálico cilíndrico com rosca
- Modelos corrente contínua e alternada: Cabo e conector M12.
- M18, DC, cabo, conector
- M30, M36, AC, DC, cabo, conector
Corpo plástico cilíndrico sem rosca
- Modelos corrente contínua e alternada: Cabo e conector M12.
- Modelos corrente contínua - especial para controle de nível: Engate para mangueira.
- ø30, AC, DC, Cabo, conector e engate para mangueira.
Sensores Embolo Magnético
São sensores que efetuam um chaveamento eletrônico mediante a presença de um campo magnético externo, próximo e dentro da área sensível. Esses sensores podem ser sensíveis aos pólos do imã ou somente a um pólo.

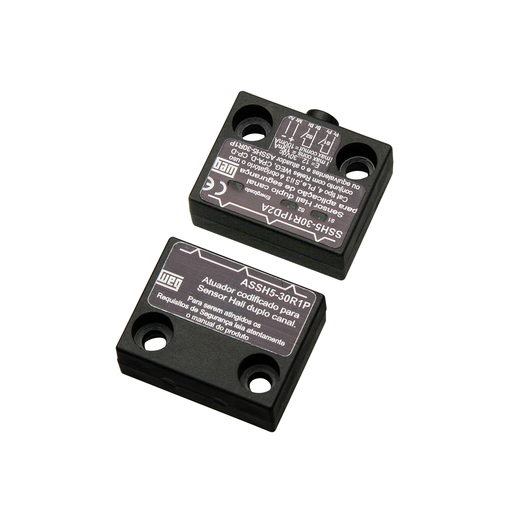

Sensores Magneto Resistivos - Efeito Hall
São sensores que monitoram a velocidade e a posição de engrenagens, cremalheiras, fusos, entre outros materiais ferrosos. Também conhecidos como sensores de efeito Hall.
Sensores Magneto Resistivos - Efeito Pick-Up
Estes sensores são utilizados para monitoração de velocidade em rodas dentadas (engrenagens) e gera pulsos analógicos em sua saída quando um objeto ferroso se movimenta em sua face sensível magnética. Utiliza o princípio da geração de energia elétrica.
